В случае если желаете иметь в других помещениях и доме действенное отопление и чистоту — вас выручит электрокотёл, трудящийся от трёхфазной сети напряжением 380 В, как самостоятельно, так и совместно с котлом на жёстком либо жидком горючем.

Котёл представляет собой металлический резервуар, сваренный из отрезка железной трубы. Нагрев воды осуществляется посредством трубчатых электронагревателей (ТЭНов) неспециализированной мощностью 6 кВт.

Создатель применял его в качестве вспомогательного для совместной работы с котлом на жёстком, а после этого с котлом на жидком горючем. Это существенно повышает эффективность отопления дома.

Наблюдения говорят о том, что для дома на Украине площадью до 50 м2 хватает мощности котла 6 кВт. На площадь около 80 м2 потребуется около 10-12 кВт. В этом случае возможно применять параллельно два предлагаемых электрокотла либо изготовить один большей мощности.

Рис. 1. Бытовой электрокотёл:

1 — труба выхода нагретой воды; 2 — резервуар; 3 — ТЭН; 4 — труба входа холодной воды; 5 — верхний фланец с герметизирующей прокладкой; 6 — поддон; 7 — нижний фланец; 8 — крышка поддона; 9 — днище резервуара (основание ТЭНа); 10 — отверстие для электрошнура; 11 — прокладка

Рис. 2. Электрическая схема котла:

А — автомат АП-50-ЗМТ; ТЭН — трубчатый электронагреватель; С, П — кнопочная станция; МП — магнитный пускатель; TP — датчик-реле температуры ТР-0М5-03; Р — реле; Т — тумблер; Пр — предохранитель

Электрокотёл может трудиться в ручном и автоматическом режиме. Применение простенькой автоматики разрешает поддерживать в помещении заданную температуру (к примеру, в пределах 18 — 20°С) и существенно экономить электричество.

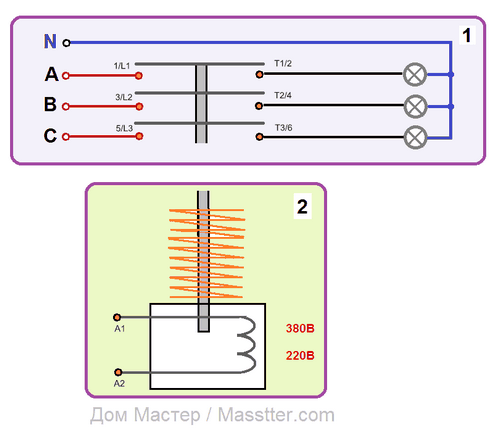

Для работы котла в ручном режиме отключите тумблер Т. После этого надавите кнопку «Пуск» (П). В случае если сейчас воздушное пространство в помещении холоднее верхнего регулируемого предела (другими словами контакты 1-3 температурного реле TP замкнуты) — сработает магнитный пускатель, что включит ТЭНы и собственными блок-контактами заблокирует кнопку «Пуск».

Происходит нагрев воды. При достижении в помещении заданной температуры переключаются контакты реле TP, которое размыкает цепь питания магнитного пускателя. Электрокотёл выключается.

Повторно его возможно запустить лишь кнопкой «Пуск».

Для работы котла в автоматическом режиме включите тумблер Т. В этом случае температура окружающей среды в помещении будетподдерживаться в предепах срабатывания контакта реле ТР.

При охлаждении воздуха до заданного регулируемого предела контактами 1 — З TP электрокотёл включается в работу. При достижении нужной температуры переключаются контакты реле TP, срабатывает реле Р, которое разрывает цепь питания магнитного пускателя.

Котёл выключается. Потом циклы повторяются.

Электрокотёл подключается в совокупность отопления отводами; при совместной работе с другим котлом разместите его рядом.

Электрическая часть смонтирована в электрощите. В нём размещены автомат, магнитный пускатель, реле и кнопки управления. Компоновка подробностей произвольная.

Она зависит от размеров шкафа и имеющихся подробностей. Монтаж обязан вестись умелым электриком согласноействующим «Правилам устройства электроустановок».

Особенное внимание обратите на уровень качества устройства заземления — его общее состояние и надёжность направляться контролировать путём замеров не реже одного раза в год, и по окончании каждого капремонта. Замеры должны проводиться специапизированной организацией с выдачей протокола измерений.

Баллон датчика-реле комнатной температуры ТР-ОМ5-ОЭ установите на стену помещения, которое оптимальнее характеризует тепловой режим дома. Датчик-реле отрегулируйте на желаемую температуру в помещении.

При отсутствии предлагаемого температурного датчика возможно применять другие, но в этом случае вероятно нужно будет менять электросхему.

безопасность и Надёжность электрокотла проверены в течении 10 пет.

Но при неправильном монтаже, и при нарушении правип эксплуатации он может воображать повышенную опасность. Воизбежание этого нужно выполнять перечисленные ниже правила:

1. Запрещено до и по окончании электрокотла ставить запорную арматуру.

2. электрощита и Корпуса электрокотла должны быть надёжно заземлены.

3. На полу перед электрощитом и электрокотлом направляться положить диэлектрические коврики.

4. Перед вводом котла в работу нужно предъявить его инспектору Госэнер-гонадзора чтобы получить разрешение на эксплуатацию.

5. Ремонт электрокотла может вести лишь умелый электрик.

В другом случае эксплуатировать электрокотёл запрещено.
П.

КРАВЧУК, п. Л ю б е ш о в, Украина
